Beschreibung
ESG400-Diamantdraht-Schneiden/Endlos-Diamantdraht-Loop-Sägemaschine/Diamantdraht-Säge-Schneidemaschine
Kurze Einführung
ESG400-4T produziert von Zhengzhou EnsollTools Technologie Co., GMBH,bekannt als Endlos-Diamantdraht-Schneidemaschine(Portaltyp), Verwendet eine Diamantdrahtschlaufe als Schneidwerkzeug. Die Maschine verfügt über einen Rotationskopf, der Rotationsschnitte ausführen kann. Die lineare Geschwindigkeit beträgt 3 zu 4 Zeiten des traditionellen Drahtschneidens. Seine Schnittgeschwindigkeit ist schnell und hat eine sehr einfache Bedienung und eine geringe Maschinengröße. Die Schneideanlage eignet sich zum Schneiden von fast allen Arten von Materialien wie z.B. Glas, Fels, Jade, Silizium,Keramik ,Magnetisch,Metall-Legierung,Graphit und so weiter, speziell zum Schneiden hochwertiger hartspröder Materialien .
(Wenn Sie eine Rotationsachse benötigen, Wir können es anpassen und aktualisieren, damit Kunden eine Rotationsachse hinzufügen können, um eine Rotationsschneidfunktion zu erreichen!)
pyrometallurgisches und Bayer-Verfahrenarameter

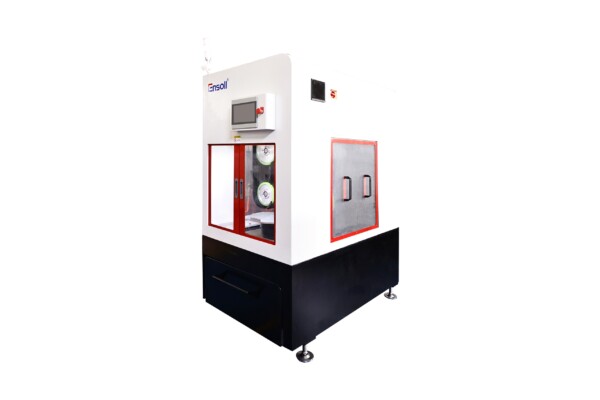

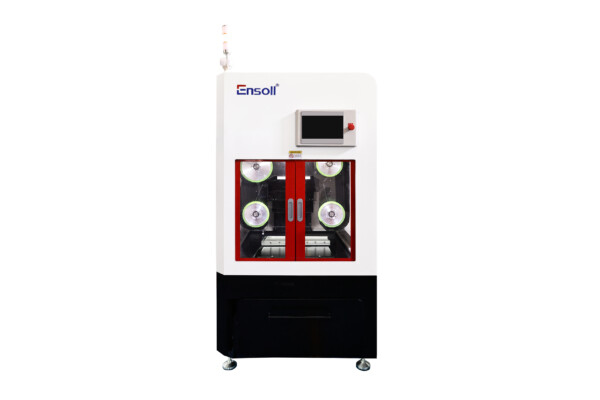

| Maschinengröße | With rotary table: 2200 × 1510 × 1100 mm; Standard machine: 2100 × 1510 × 1100 mm |
| Gewicht der Maschine | With rotary table: 1,000 kg net / 1,200 kg operating (water tank full); Standard machine: 900 kg net / 1,100 kg operating (water tank full) |
| Elektrisch | 220V |
| Leistung | With rotary table: 4 kW; Standard machine: 3.5 kW |
| Motordrehzahl | 2800RPM |
| Positionierungsgenauigkeit | ±0,03 mm |
| Draht Länge | 2893 mm |
| Max. lineare Geschwindigkeit | 32M/s |
| Tabellengröße laden | 500*600mm |
| Belastbarkeit | 200Kg |
| Länge des Vorschubs | 400*400mm(Y*Z-Achse) |
| Schnittdicke | 0.1-400mm einstellbar |
| Maximale Schnittgröße | 400*400*400mm(L*B*H) |
| Programmierbare Steuerungen(SPS) | SIEMENS |
| Fütterungsmethode | Stepping |
| Radnummer | 4 Räder; fan cup wheels or Fuma wheels optional (fan cup wheels shown) |
Produktmerkmale
- Vertikales Schneideverfahren.
- Die Schneidstoffgröße wird vergrößert.
- The machine body is waterproof which can do wet cut.
- Das Spannsystem verwendet ein adaptives Spannsystem, Es ist nicht erforderlich, die Zugkraft zu berechnen.
Bildausgabe
Anwendung von ESG400-4T
Die Schnittgeschwindigkeit von Kristallmaterialien wie optischem Glas 、Quarzglas ist schnell, und die Schnittfläche glatt und flach ist, Schleifen durch Trennen ersetzen!
NdFeB,Ferrit,Samarium-Kobalt,Alnico und andere metallische und nichtmetallische magnetische Werkstoffe,Das Gerät verfügt über eine hohe Sicherheit,einfache Bedienung,Großes Einzelschnittvolumen,Der Wirkungsgrad der hohen Präzision ist um ein Vielfaches höher als der von ID-Sägen.
Für unterschiedliche Reinheiten von Aluminiumoxidkeramiken, Zirkonoxid-Keramik, usw, Baustoffe, Stein, Unsere Geräte haben eine höhere Schnittgeschwindigkeit, feinerer Schlitz und glatte Schnittfläche, weniger Materialverlust!
Bei der hochpräzisen Bearbeitung von monokristallinem Silizium und Polysilizium, Unser Diamantdrahtschlingenschneiden kann eine niedrige Kantenbruchrate erreichen, geringe Rauheit, glatte Schnittfläche und weniger Materialverlust!
Zusätzlich, Unsere Schneidanlagen können auch zum Schneiden verschiedener metallischer und nichtmetallischer Verbundwerkstoffe verwendet werden, Glas, Fels, Jade, monokristallines Silizium, Siliziumcarbid, Keramik Epoxidplatten und andere Materialien, besonders geeignet zum Schneiden von hochpreisigen und leicht zu brechenden, hochharten, spröden Materialien!Wenn Sie Material schneiden müssen, Sie können kontaktieren Sie uns!
Zubehör
Führungsräder——Dieses gummierte Rad / diese Riemenscheibe ist für endlose Diamantdrahtsägen ausgelegt. Es gibt einige Lagermodelle und wir können auch kundenspezifische Spezifikationen zur Verfügung stellen. Das gummierte Rad hat mehrere Drahtrillen, die die Lebensdauer des Rades verlängern. 3 Drahtnuten.
Wir können alle Teile der Endlosdrahtsägemaschine zur Verfügung stellen, um Maschinen zu unterstützen, die Maschinen bauen, einschließlich Endlosschneidedraht ,Lager,fiangeund so weiter.
Diamant-Drahtschleife——Diamantdrahtschlaufe ist eine Art flexibles Schneidwerkzeug, Beschichtung von Diamantkristallen auf der Stahldrahtoberfläche, Wird hauptsächlich zum Schneiden von harten und spröden Materialien verwendet, wie zum Beispiel: Saphir, Keramik, Stein, Silizium, usw.
Teilen Sie Ihr Material, Schnittgröße, und Zielgenauigkeit mit Ensoll. Unsere Ingenieure werden die geeignete Diamantdrahtsäge-Lösung empfehlen.
