Découpe du carbure de silicium: Guide de la scie à fil diamanté
Dans le monde exigeant des semi-conducteurs avancés, où la performance et l'efficacité sont primordiales, un matériau se distingue comme un élément clé: Carbure de silicium (Sic). Connu pour sa dureté exceptionnelle (seconde seulement au diamant), conductivité thermique élevée, et ses propriétés électriques supérieures, Le SiC est la pierre angulaire de l'électronique de puissance de nouvelle génération. toutefois, ses avantages mêmes le rendent notoirement difficile à traiter. C'est là que le pouvoir transformateur du Scie à fil diamanté entre en jeu, agissant comme le scalpel qui libère le potentiel de ce super matériau.
- Le carbure de silicium se situe autour de 9,2–9,5 sur l'échelle de Mohs — proche du diamant — et combine cette dureté avec de la fragilité, ainsi, la découpe à la lame et au laser laisse des dommages.
- Le fil diamanté est l'outil adapté: il coupe le SiC à froid avec une action abrasive continue plutôt que par impact ou chaleur, ce qui évite les micro-fissures qui détruisent les plaquettes de SiC.
- Le découpage à lame laisse généralement plus de 20 µm d’ébréchures sur le bord du SiC. Le fil diamanté réduit l’ébréchure presque à zéro, et c’est cette différence qui protège le rendement des dispositifs de puissance et des puces RF.
- En production, le passage du laser au fil diamanté pour la découpe de MOSFET en SiC a fait passer le rendement de 78% À 93% à 500 mm/min — le gain provient presque entièrement de l’élimination des échecs induits par les fissures.
- Le fil peut atteindre une finesse de 0.2 mm. Parce que les massifs de SiC sont coûteux, cette fine fente se traduit directement par plus de plaquettes par cristal.
- Pour le travail sur SiC/GaN, spécifiez un fil de 0,1 à 0,3 mm de diamètre avec un grain diamanté de 10 à 20 µm, et maintenez la vibration de la machine en dessous de 0.1 µm — le grain coupe le matériau, mais la vibration est ce qui crée les micro-fissures.
- Le GaN échoue différemment du SiC: il est moins dur mais a une grande ténacité à la fracture, donc il se fissure plutôt que de s’user. La coupe de fil à faible vibration est plus importante pour le GaN que la dureté abrasive brute.
Le défi du SiC: Un matériau difficile à dompter
Avant que le SiC puisse devenir le cœur d'un onduleur de véhicule électrique efficace ou d'un convertisseur de réseau électrique compact, il doit être découpé avec précision depuis un boule solide en tranches fines. Méthodes de coupe traditionnelles, comme les scies à boue abrasive, ont du mal avec le SiC. Elles sont lentes, génèrent des déchets importants, et, le plus critique, induisent des micro-fissures sous la surface et des contraintes élevées dans le cristal fragile. Ces défauts sont des tueurs de performance, réduisant le rendement et la fiabilité des puces finales. L'industrie avait besoin d'une solution qui corresponde à la dureté du SiC avec la même précision et douceur.
Pourquoi la scie à fil diamanté est le partenaire idéal pour le SiC

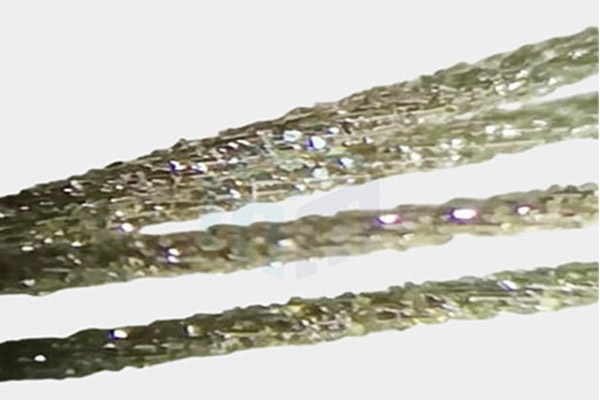

La scie à fil diamanté fonctionne sur un principe élégamment simple mais profondément efficace: une boucle continue de fil d'acier, plaqué de particules de diamant, bouge à grande vitesse pour réaliser une coupe propre, linéaire. Pour le SiC, cette technologie offre une série d'avantages imbattables:
- Perte de matière minimisée, Rendement maximisé: Le fil diamanté peut être incroyablement fin (aussi fin que 0,2 mm). Cela crée une voie de coupe extrêmement étroite, ou “kerf.” Étant donné le coût élevé des morceaux de SiC, chaque millimètre économisé se traduit directement par plus de tranches par cristal et d'importantes économies de matière. Cette efficacité est fondamentale pour rendre la technologie SiC plus viable commercialement.
- Intégrité de surface supérieure: The continuous, controlled cutting action of the wire generates minimal mechanical and thermal stress. The result is a wafer surface with exceptional as-cut quality—smoother and with dramatically fewer micro-cracks compared to traditional methods. This “low-damage” surface means the subsequent, time-consuming grinding and polishing steps can be significantly reduced, accelerating the entire production workflow.
- Uncompromised Crystal Quality: Perhaps the most critical advantage for semiconductor applications is the preservation of SiC’s intrinsic electrical properties. The clean, low-stress cut ensures the crystalline lattice at the wafer’s edge and surface remains intact. This directly contributes to higher chip performance, better breakdown voltage characteristics, and ultimately, more reliable and powerful electronic devices.
- Cool and Controlled Processing: The cut is typically performed with a water-based coolant, preventing localized overheating that could alter the material’s properties. This “cold cutting” process is essential for maintaining the precise stoichiometry and quality required for high-end semiconductors.
From Wafer to Wonder: The Journey of a Cut SiC Wafer
Once sliced and polished, these pristine SiC wafers become the foundation for a technological revolution. Their primary destination is the fabrication of power semiconductor devices
- Electric Vehicles (EVs): SiC MOSFETs and diodes form the core of the main traction inverter. They switch electricity with far less loss than traditional silicon chips, enabling longer driving range, faster charging, and more compact, efficient powertrains.
- Renewable Energy: Dans les onduleurs solaires et les convertisseurs d'éoliennes, Les dispositifs en SiC gèrent des hautes tensions et fréquences avec une efficacité exceptionnelle, minimisant la perte d'énergie lorsque l'énergie verte est injectée dans le réseau.
- 5G & Infrastructure RF: Les capacités haute fréquence du SiC le rendent idéal pour les amplificateurs de puissance radiofréquence dans la prochaine génération de stations de base de communication, permettant une transmission de données plus rapide.
- Variateurs de moteurs industriels: Les variateurs à base de SiC permettent des systèmes de contrôle plus petits, et plus efficaces pour les moteurs industriels, conduisant à des économies d'énergie significatives dans la fabrication et l'automatisation.
Comprendre la dureté et les caractéristiques de la scie à fil diamanté
Les scies à fil diamanté sont réputées pour leur dureté exceptionnelle, ce qui en fait l’outil de coupe préféré pour une large gamme de matériaux, y compris le carbure de silicium. Ces outils de coupe sont constitués de diamants de qualité industrielle intégrés dans une matrice métallique, créant une surface de coupe très durable et efficace.- La dureté des scies à fil diamanté est attribuée aux particules de diamant incrustées dans le fil. Les diamants sont connus pour leur dureté exceptionnelle, Se classant comme le matériau naturel le plus dur. Lorsqu’il est incorporé dans une scie à fil, Les diamants fournissent un tranchant supérieur qui peut pénétrer et broyer sans effort divers matériaux.
Comprendre la dureté et les caractéristiques du carbure de silicium
Défis de la découpe du carbure de silicium
1. Dureté extrême et fragilité:
Avec une dureté Mohs d'environ 9.5, seulement surpassée par le diamant et le nitrure de bore, Le SiC est un matériau extrêmement dur et fragile. Les outils de coupe conventionnels s'usent rapidement, ce qui entraîne une faible rentabilité. Plus critique encore, la fragilité le rend très sujet aux micro-fissures, éclats sur les bords, et aux dommages en sous-surface lors de la coupe mécanique. Cette couche de dommages peut gravement dégrader les performances et la fiabilité du dispositif semi-conducteur final.
2. Faible efficacité de coupe et forte usure des outils:
L'utilisation d'outils en diamant (tels que le fil ou les lames diamantées) est presque obligatoire. toutefois, même les abrasifs diamantés subissent une usure importante lors de la coupe du SiC, ce qui entraîne une diminution des vitesses de coupe au fil du temps, une augmentation de la génération de chaleur, et des coûts de consommables plus élevés. Le processus nécessite souvent plusieurs étapes (ébauche et finition) pour atteindre l'intégrité de surface souhaitée, réduisant encore le rendement global.
3. Exigences de précision ultra-élevée et de qualité de surface:
Les plaquettes de semi-conducteurs nécessitent une précision géométrique exceptionnelle (une planéité et une uniformité d'épaisseur au niveau nanométrique) et une surface sans dommages, surface ultra-lisse. Tout microfissures ou stress sous-surface introduits pendant la découpe doivent être minimisés, car ils peuvent se propager pendant les étapes ultérieures de meulage et de polissage, provoquant la rupture des wafers ou des dispositifs défectueux. Atteindre cela tout en maintenant un rendement élevé est un obstacle majeur.
4. Gestion thermique et contrôle du stress:
Le processus de découpe génère une chaleur localisée importante. La haute conductivité thermique du SiC aide, mais si elle n'est pas correctement gérée, le stress thermique peut aggraver les fissures ou altérer les propriétés du matériau. Un refroidissement efficace (souvent en utilisant des fluides spécialisés) et un contrôle précis des paramètres de découpe sont cruciaux pour prévenir les dommages thermiques.
5. Coût élevé du traitement:
La combinaison d'outils en diamant coûteux, vitesses de coupe lentes, le besoin d'équipements sophistiqués (comme les scies à fils multiples ou les systèmes assistés par laser), et des environnements de salle blanche stricts contribuent à des coûts de fabrication très élevés pour les plaquettes de SiC. Cela reste un facteur clé limitant son adoption plus large.
Vitrine vidéo：
Étude de cas: Production de modules de puissance SiC
Un grand fabricant de véhicules électriques est passé du laser à coupe de fil diamanté pour MOSFET SiC:
- Résultat 1: Rendement augmenté de 78% À 93%(Réduction des défaillances induites par les fissures).
- Résultat 2: Vitesse de coupe atteinte 500mm/minavec fil diamanté de 0,3 μm
Choisir la bonne scie à fil diamanté
Pour les applications SiC/GaN, prioriser:
- Diamètre du fil: 0.1–0,3 mm pour les finitions fines.
- Taille du grain de diamant: 10–20μm pour l’équilibre entre vitesse et qualité de surface.
- Stabilité de la machine: Vibration <0.1μm pour éviter les micro-fissures.
Tendances futures
- Coupe hybride: Combinaison de fil diamanté et de pré-rainurage laser pour Intégration hétérogène.
- Contrôle des processus basé sur l’IA: Réglage en temps réel pour Coupe sans défaut.
Conclusion: Tracer la voie vers l'avenir
La scie à fil diamanté est bien plus qu'un simple outil de coupe pour le carbure de silicium; c'est une technologie habilitante critique. En fournissant un moyen de trancher ce matériau ultra-dur avec une précision et un soin sans égal, elle soutient directement l'avancement des technologies qui rendent notre monde plus électrifié, connecté, et économe en énergie. À mesure que la demande de plaquettes de SiC augmente à la fois en taille et en quantité, l'évolution de la technologie des fils diamantés — vers des fils encore plus fins, un contrôle de tension plus intelligent, et un débit plus élevé — continuera d'être essentielle pour alimenter l'avenir durable, haute technologie.
Questions fréquemment posées
Quel est le meilleur outil pour couper le carbure de silicium?
Une scie à fil diamanté. Le SiC se situe près du diamant en termes de dureté, donc seul un abrasif diamanté le coupe efficacement, et l'action continue à faible force du fil évite l'éclatement et les dommages dûs à la chaleur que provoquent les lames et les lasers.
Pourquoi le carbure de silicium est-il difficile à couper?
Dureté Mohs autour de 9,2–9,5 combinée à la fragilité: la force mécanique provoque des éclats sur les bords tandis que la chaleur du laser cause des micro-fissures. Quelle que soit la méthode choisie, l'un de ces deux modes de défaillance doit être éliminé par conception.
La découpe au laser endommage-t-elle le SiC?
Oui. L'ablation laser laisse une zone affectée par la chaleur et une couche recast qui doit être meulée, ce qui ajoute à la fois des coûts et des pertes de rendement.
Quelle quantité d'éclats sur les bords laisse le découpage à la lame sur le SiC?
Le découpage à lame conventionnelle produit généralement des défauts de bord supérieurs à 20 µm. On power devices and RF chips that chipping is a direct yield loss, which is the main reason fabs move to diamond wire.
What yield improvement can diamond wire deliver over laser cutting on SiC?
In a SiC power module line that switched from laser to diamond wire cutting for SiC MOSFETs, yield rose from 78% À 93% while running at 500 mm/min. The improvement came from removing crack-induced failures rather than from cutting faster.
Can diamond wire saw cut gallium nitride (Gan) wafers?
Oui, and the process window is different from SiC. GaN has lower hardness but high fracture toughness, so it tends to micro-crack rather than wear the tool. Use fine wire, moderate grit and very low machine vibration — below 0.1 µm — to keep the cut free of subsurface cracks.
Quelle finition de surface le fil diamanté peut-il atteindre sur le SiC?
Avec un fil fin et une tension stable, Un Ra sub-micronique est atteignable — réduisant souvent ou éliminant entièrement l'étape de polissage.
Quelle peut être la finesse du trait de coupe lors de la découpe de SiC?
Le fil diamanté peut aller jusqu'à une finesse de 0.2 mm, permettant un passage de coupe extrêmement étroit. Étant donné le coût des lingots de SiC, chaque millimètre économisé se traduit directement par plus de plaquettes par cristal.
Quel diamètre de fil et quelle taille de grain conviennent à la découpe de SiC et GaN?
Pour des finitions fines sur SiC/GaN, 0.1–fil de 0,3 mm avec grain diamanté de 10–20 µm équilibre vitesse de coupe et qualité de surface. Un fil plus fin et un grain plus fin améliorent la finition et réduisent la perte de trait de coupe mais ralentissent la coupe.
La découpe du carbure de silicium nécessite-t-elle un liquide de refroidissement?
Oui. Un liquide de refroidissement à base d'eau maintient la coupe au frais et évacue les débris, ce qui protège à la fois la structure cristalline au bord de la plaquette et le fil lui-même.
Comment la filière diamant se compare-t-elle à la découpe par bain de sciage pour le SiC?
Les scies à bain sont lentes, gaspillent plus de matériau, et induisent des micro-fissures en subsurface et de fortes contraintes dans le cristal fragile. La découpe à la filière diamant est plus rapide, gaspille moins de boule, et laisse une surface à faible dommage qui réduit l'usinage et le polissage en aval.
