Wenn Sie durch ein Kameraobjektiv schauen, ein Mikroskop, ein Fernglas, oder sogar durch den Sucher eines Scharfschützengewehrs, sehen Sie durch optisches Glas. Aber nicht jedes klare Glas ist optisches Glas.
Das Glas in Ihrem Fenster ist billig. Das Glas in einer Teleskoplinse kann mehr kosten als ein Gebrauchtwagen.
Also, Was macht optisches Glas so besonders? Warum ist es so teuer? Und wie schneiden Hersteller dieses wertvolle Material, ohne die Hälfte davon zu verschwenden?
Dieser Leitfaden beantwortet all diese Fragen – und stellt die Schneidtechnologie vor, die optisches Glas vor dem Schrott rettet.
- Optisches Glas ist hauptsächlich aufgrund der Prozessausschusskosten teuer, nicht wegen des Rohmaterials: Platin-Tiegel, langsam schmelzen und anlaufen, und kleine Chargengrößen treiben die Kosten in die Höhe, bevor ein einziger Schnitt gemacht wird.
- Glas ist spröde und empfindlich gegenüber thermischen Schocks, deshalb beginnen Risse fast immer am Austrittskante des Schnitts und nicht in der Mitte des Materials.
- Diamantdrahtbearbeitung hält die Schnittkraft niedrig und konstant, was rissfreie Kanten und einen Spanverlust von nur 0.15 mm — Material, das sonst abgeschliffen würde.
- Kühlmittelzufuhr und Vorschubkontrolle entscheiden über das Ergebnis; Schnittgeschwindigkeit ist eine sekundäre Variable.
Kapitel 1: Was ist optisches Glas?
Optisches Glas ist eine speziell formulierte Glasart, die Licht mit minimaler Absorption, Streuung, oder Verzerrung überträgt. Im Gegensatz zu normalem Sodaglas (Fensterglas), hat optisches Glas eine genau kontrollierte Brechzahl, Dispersion, und Transmissions-Eigenschaften.
Ein Rohling aus diesem Glas zu gewinnen, ohne die Hälfte zu verlieren, ist eine Maschinenfrage, die in unserer Diamantdraht-Säge-Schneidemaschine Übersicht behandelt wird.
Einfach ausgedrückt: ordinary glass lets light through, but it bends, blurs, and reflects some of it. Optical glass bends light exactly where it needs to go, with almost no loss.
Key Characteristics of Optical Glass:
| Property | What It Means |
| High homogeneity | No internal bubbles, striae, or inclusions |
| Precise refractive index | Light bends consistently and predictably |
| Low dispersion | Minimal color separation (less rainbow effect) |
| High transmittance | Lets 95%+ of light pass through |
| Thermal stability | Resists cracking from temperature changes |
Kapitel 2: Which Glasses Are Called Optical Glass?
Not every transparent material qualifies as optical glass. The term specifically refers to glasses used in optical elements such as lenses, Prismen, beam splitters, filters, and windows for scientific instruments.
Infrared crystals belong to the same family of problems – see the chipping data in our note on precision ZnSe cutting.
Hier sind die Hauptkategorien:
1. Kronenglas (Niedrige Dispersion)
Kronenglas hat einen niedrigen Brechungsindex (um 1.52) und niedrige Dispersion. Es wird häufig für einfache Linsen und Mikroskop-Objektträger verwendet. BK7 ist das bekannteste Kronenglas.
2. Flintglas (Hohe Dispersion)
Flintglas enthält Bleioxid oder andere Zusätze, was ihm einen hohen Brechungsindex verleiht (1.57–1,75) und hohe Dispersion. Es wird in Kombination mit Kronenglas verwendet, um chromatische Aberration in Kameraobjektiven zu korrigieren.
3. Lanthanglas (Hoher Brechungsindex, Niedrige Dispersion)
Lanthanoxyd ersetzt einen Teil des Siliciums, und erzeugt Glas mit hoher Brechung, aber niedriger Dispersion. Das ist das Geheimnis moderner Hochleistungs-Kameraobjektive.
4. Phosphatglas
Wird für Hochleistungslaseranwendungen verwendet. Es hat ausgezeichnete thermische Stabilität, ist aber weicher und schwerer herzustellen.
5. Verschmolzenes Quarzglas (Reines SiO2)
Technisch gesehen nicht ein “Glas” im traditionellen Sinne (es enthält keine Zusatzstoffe), geschmolzenes Siliziumdioxid hat eine extrem niedrige Wärmeausdehnung und eine hohe UV-Durchlässigkeit. Es wird in Weltraumteleskopen und in der Halbleiterlithographie verwendet.
Silizium selbst wird auf vergleichbare Toleranzen geschnitten, und die Parameter werden unter dokumentiert Siliziumwafer-Schneiden.
6. Gefärbtes optisches Glas
Wird für Filter und Signallinsen verwendet. Die Farbe stammt von präzisen Zugaben von Metalloxiden wie Kobalt (blau), Neodym (lila-rosa), oder Didymium (orange-absorbierend).
Zusammenfassend: Wenn ein Glas formuliert, geschmolzen, kontrolliert abgekühlt (gegolt), und poliert wird, um speziell zu steuern, wie es mit Licht interagiert, dann wird es optisches Glas genannt. Wenn es aus einer Fensterfabrik kommt, ist es das nicht.
Kapitel 3: Wie wird optisches Glas hergestellt?
Die Herstellung von optischem Glas ist ein langsamer, genau, und teurer Prozess. Hier ist der Schritt-für-Schritt-Weg vom Rohpulver zum Linsenrohling.
Schritt 1: Auswahl der Rohmaterialien
Reiner Quarzsand (SiO2-KARTON) ist die Basis. Aber reiner Sand allein macht kein optisches Glas. Hersteller fügen genau dosierte Mengen hinzu:
– Boronoxid (für geringe Dispersion)
– Bleioxid (für hohen Brechungsindex)
– Lanthanooxid (für hohe Leistung)
– Arsen oder Antimon (um Blasen zu beseitigen)
Verunreinigungen werden in Teilen pro Million gemessen. Ein einziges Korn des falschen Minerals kann eine gesamte Schmelze ruinieren.
Schritt 2: Schmelzen (Der schwierige Teil)
Die Rohcharge wird in Platin- oder Keramik-Tiegeln auf 1300°C–1600°C erhitzt. Platin wird oft verwendet, weil es das Glas nicht verunreinigt.
Die Schmelze muss kontinuierlich gerührt werden – manchmal tagelang – um Striemen zu beseitigen (Fäden unterschiedlicher Zusammensetzung). Jede Variation in der Chemie erzeugt sichtbare Verzerrungen in der endgültigen Linse.
Schritt 3: Veredeln (Blasen entfernen)
The molten glass is held at high temperature for hours to allow bubbles to rise to the surface. For bubble-free optical glass, this step can take 24 hours or more.
Schritt 4: Homogenization
Special stirring mechanisms mix the glass to ensure every cubic millimeter has exactly the same refractive index. A difference of 0.0001 in refractive index is enough to reject an entire batch.
Schritt 5: Annealing (The Long Wait)
The glass is cooled extremely slowly—sometimes over weeks—in a controlled annealing lehr. This removes internal stresses. If cooled too quickly, the glass will shatter when cut or ground.
Large telescope mirror blanks can take months to anneal. The famous 200-inch Hale Telescope mirror at Palomar Observatory took nearly one year to cool.
Schritt 6: Shaping and Cutting
Once annealed, the glass is cut into blocks, strips, or near-net shapes. Dies ist der Punkt, an dem die Abfallreduzierung entscheidend wird – was wir im Kapitel behandeln werden 5.
Die Abfallarithmetik in diesem Schritt ist dieselbe, die auch für das Schneiden von Aluminiumoxidkeramik gilt.
Schritt 7: Schleifen und Polieren
Das zugeschnittene Glas wird in grober Form geschliffen, dann fein geschliffen, dann auf eine Oberflächenpräzision poliert, die in Lichtwellenlängen gemessen wird (Nanometer). Eine typische Linsenoberfläche wird auf 20 Nanometer Perfektion poliert.
Kapitel 4: Warum ist optisches Glas so teuer?
Wenn Sie jemals den Preis für eine Ersatzlinse für eine Kamera oder ein Mikroskop gesehen haben, wissen Sie, dass optisches Glas ein Vermögen kostet. Hier ist der Grund.
Grund 1: Reinheit des Rohmaterials
Gewöhnliches Glas verwendet billigen Sand. Optisches Glas verwendet ultra-reinen Quarz und seltene Zusätze wie Lanthan,, Niob, oder Tantal. Einige Rohmaterialien kosten Hunderte von Dollar pro Kilogramm.
Grund 2: Platin-Tiegel
Viele optische Gläser werden in Platin-Tiegeln geschmolzen, um Verunreinigungen zu vermeiden. Platin kostet ungefähr $30 pro Gramm – 30 Mal so viel wie Silber.
Grund 3: Langsame Produktion
Eine Floatglasfabrik produziert Tonnen von Fensterglas pro Stunde. Ein Schmelzofen für optisches Glas könnte einige hundert Kilogramm pro Woche produzieren. Allein der Spannungsabbauprozess kann Wochen oder Monate dauern.
Grund 4: Geringe Ausbeuten
Selbst bei perfekten Prozessen, wird ein Prozentsatz jeder Schmelze wegen Blasen, striae, oder Brechungsindexabweichungen verworfen. Für hochwertige Gläser, kann die Ausschussquote übersteigen 50%.
Grund 5: Präzisionsschnitt und -veredelung
Die Formung eines Linsenrohling erfordert Diamantwerkzeuge, qualifizierte Arbeitskräfte, und stundenlanges Polieren. Ein einzelnes Kameraobjektivelement kann acht Stunden Polieren erfordern.
Ein Großteil dieser Polierzeit dient tatsächlich der Schadensbeseitigung, die ein spezieller optische Glasschneidemaschine beim Schneidschritt reduziert.
Grund 6: Kleine Chargengrößen
Fensterglas wird in Fabriken hergestellt, die laufen 24/7/365. Optisches Glas wird oft in Chargen von einigen hundert Kilogramm hergestellt – oder sogar einigen Kilogramm für Spezialgläser. Kleine Chargen bedeuten hohe Kosten pro Einheit.
In Perspektive setzen:
| Glasart | Kosten pro Kilogramm (Ungefähr) |
| Fensterglas | 0.50–0,50–1 |
| Soda-Kalk-Glas (Geschirr) | 2–2–5 |
| Behälterglas (Flaschen) | 0.30–0,30–0,80 |
| Optisches Glas (Krone) | 50–50–200 |
| Optisches Glas (Flint) | 100–100–500 |
| Lanthanid-Optikglas | 500–500–2,000 |
| Verschmolzene Siliziumdioxid (Halbleiterqualität) | 1,000–1.000–5,000+ |
Kapitel 5: Verarbeitung von optischem Glas – Wie man Abfall minimiert
Nun kommen wir zur praktischsten Frage: Wie schneidet und formt man optisches Glas, ohne die Hälfte davon zu verschwenden?
Optisches Glas ist teuer – oft 100–2.000 $ pro Kilogramm. Jeder Millimeter Abfall ist Geld, das weggeworfen wird. Traditionelle Schneidemethoden wie Diamantklingen, schmirgelräder, oder sogar Laserschneiden führen zu Problemen:
Wir haben diesen Vergleich an einem spröden Halbleiter in unserer Analyse von Laserschneiden vs. Diamantdrahtsäge.
– Diamantscheiben erzeugen einen breiten Schnittspalt (dicker Schnitt), Materialverschwendung
– Schleifmaschinen erzeugen Wärme, was Mikrorisse und innere Spannungen verursacht
– Laserschneiden erzeugt eine wärmebeeinflusste Zone, die die optischen Eigenschaften zerstört
– Wasserstrahlschneiden bettet Schleifpartikel in die Glasoberfläche ein

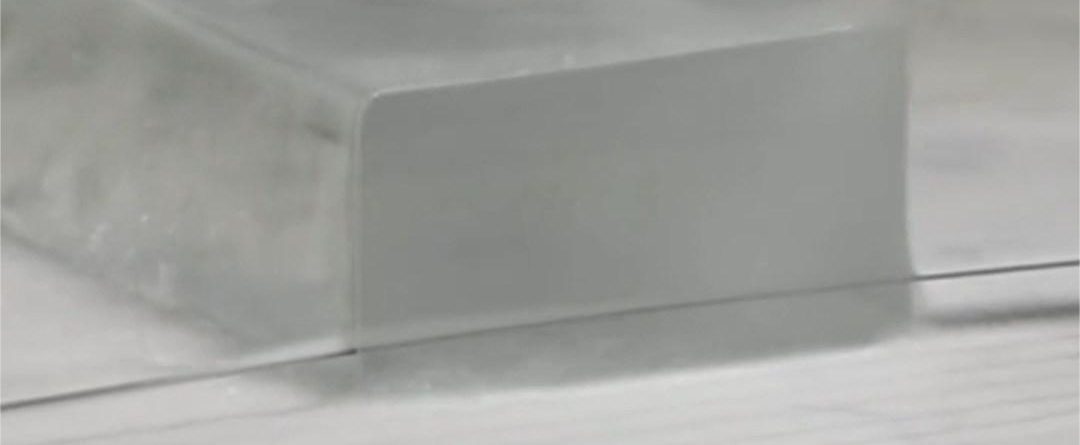

Die Lösung: Diamant-Drahtschlaufe Schneiden
Hier kommt Diamantdraht-Schlaufe Technologie—die effizienteste, Abfallarme Methode zum Schneiden von optischem Glas, Kristallen, und anderen spröden optischen Materialien.
Was ist eine Diamantdrahtschlaufe?
A Diamantdraht-Schlaufe ist ein endloser Stahldraht, der mit industriellem Diamantkorn elektroplattiert ist. Im Gegensatz zu herkömmlichen Drahssägen, die Tausende Meter Draht hin und her aufrollen, Eine Diamantdrahtschleife ist eine durchgehende Schleife – typischerweise 2–10 Meter im Umfang – die sich in eine Richtung mit hoher Geschwindigkeit bewegt (40–80 m/s).
Maschinen werden entweder um eine Schleife oder viele parallele Stränge gebaut; Die Vor- und Nachteile werden in unserem Vergleich von Einzeldraht- und Mehrdraht-Diamantdrahtschneiden.
Während sich die Schleife dreht, schleift das Diamantkorn das Glas mit minimaler Kraft, minimaler Hitze, und einem extrem schmalen Schnittspalt.
Warum Diamantdrahtschneiden Abfall minimiert
| Faktor | Diamantblatt / Säge | Diamant-Drahtschlaufe |
| Schnittbreite (Schnittdicke) | 1–2 mm | 0.3–0,6 mm |
| Materialverlust pro Schnitt | Hoch | 70–80% weniger als bei Klingen |
| Hitzeentwicklung | Hoch (rissiges Glas) | Minimal (kühlendes Schneiden) |
| Oberflächenfinish | Erfordert Nachpolieren | Glatt, oft fertig zur Inspektion |
| Interner Schaden | Mikrorisse sind häufig | Keine subkutanen Schäden |
Zusätzliche Vorteile für das Schneiden von optischem Glas
- Kein Substanzschaden unter der Oberfläche
Diamantblätter erzeugen eine gebrochene Schicht unter der Schnittfläche. Dieser Schaden muss abgeschliffen werden, was Zeit und Materialverlust verursacht. Diamantdrahtschleifen verursachen praktisch keinen Substanzschaden unter der Oberfläche, spart Stunden der Nachbearbeitung.
Dasselbe Argument zum Substanzschaden unter der Oberfläche bestimmt die Methode für Schneiden von Siliziumkarbid.
- Schneidet Kurven und komplexe Formen
Im Gegensatz zu einer geraden Diamantklinge, kann die flexible Diamantdrahtschleife Kurven schneiden, Radien, und unregelmäßige Formen. Dies ist entscheidend für Prototyping und Spezialoptik.
- Trocken- oder Nassbetrieb
Für optisches Glas, hält eine kleine Menge Kühlmittel oder ein Wassertröpfchen den Schnitt sauber und staubfrei. Die ESO-GM unterstützt sowohl Trocken- als auch Nassschneiden.
Beide Betriebsarten sind in der ESO-GM Diamantdrahtschleife integriert.
- Geringer Wartungsaufwand
Die ESO-GM hat keine komplexen Aufspulmechanismen, keine Drahtführungen, die ersetzt werden müssen, und keine Spannrollen einzustellen. Es ist zuverlässig, einfach, und für den täglichen Gebrauch gebaut.
Kapitel 6: Vergleich von Schneidemethoden für optisches Glas
| Methode | Schnittfuge Breite | Hitzeschaden? | Oberflächenqualität | Abfallniveau | Am besten geeignet für |
| Diamantblatt-Säge | 1.5–2,5 mm | Ja (Risse) | Rau | Hoch | Raues Schneiden von billigem Glas |
| Schmirgeldraht (hin- und hergehend) | 0.8–1,2 mm | Mittel | Zufriedenstellend | Mittel | Große Blöcke (langsam) |
| Laserschneiden | 0.1–0,5 mm | Ja (Wärmeeinflusszone) | Schlecht (geschmolzene Kanten) | Niedrig | Nur dünnes Glas |
| Wasserstrahlschneiden | 0.8–1,5 mm | NEIN | Schlecht (Einbettung) | Mittel | Dickes Glas (kontaminiert) |
| Diamant-Drahtschlaufe | 0.3–0,6 mm | NEIN | Ausgezeichnet | Sehr niedrig | Premium-Optikglas |
Für teures optisches Glas, Diamantdraht-Schleifmaschine ist der klare Gewinner.
Wie Diamantdraht-Säge-Schneidmaschinen rissfreie Ergebnisse gewährleisten
Im Gegensatz zu herkömmlichen Methoden, Diamantdrahtsägemaschinen wird ein dünner, diamantbeschichteter Draht verwendet (typischerweise 0,1–0,3 mm im Durchmesser) der mit hoher Geschwindigkeit unter kontrollierter Spannung läuft. Dieser einzigartige Schneidmechanismus bietet mehrere wesentliche Vorteile für optisches Glas:
1. Ultra-niedrige Subsurface-Schäden
– Herkömmliche Diamantscheiben erzeugen Mikrorisse durch Hochgeschwindigkeits-Schneiden.
– Laserschneiden erzeugt wärmebeeinflusste Zonen (Wärmeeinflusszone), was zu spannungsbedingten Rissen führt.
– Diamantdrahtsägen verwenden eine sanfte abrasive Wirkung, wodurch nahezu keine Untergrundrisse entstehen – entscheidend für Hochleistungsoptik.
2. Superior Surface Finish (Ra < 0.2μm)
– Der feine Diamantdraht sorgt für eine spiegelartige Kante, wodurch der Bedarf an umfangreichem Polieren reduziert wird.
– Ideal für Linsen, Prismen, und Präzisionsoptik, bei denen Oberflächenrauheit minimiert werden muss.
3. Keine thermische Verzerrung (Kaltschnittverfahren)
– Laser- und Wasserstrahlschnitt erzeugen Wärme, Gefahr von Spannungs-Doppelbrechung und Materialverformung.
– Diamantdrahtsägen arbeiten bei Raumtemperatur, Erhaltung der strukturellen Integrität des Glases.
4. Minimaler Schnittverlust (So niedrig wie 0,15 mm)
– Spart teures optisches Glasmaterial, verbessert den Ertrag und senkt Kosten.
– Perfekt für Wafer-Optik und Mikrooptik-Arrays, bei denen Materialkonservierung Kreuz istal.
Fazit: Cut Smart, Save Money
Was ist optisches Glas?? It is precision-engineered glass designed to control light with extreme accuracy. Which glasses are called optical glass? Crown, Flint, lanthanum, phosphate, fused silica, and specialty filter glasses. How is it made? Through slow, careful melting, refining, and annealing—often taking weeks or months. Warum ist es so teuer? Raw material purity, Platin-Tiegel, slow production, low yields, and precise finishing all drive up costs.
And finally: How do you process optical glass while minimizing waste?
The answer is diamond wire loop cutting—specifically with the ESO-GM Diamond Wire Loop Cutting Machine. With an ultra-narrow kerf, cool cutting action, and smooth surface finish, the ESO-GM maximizes yield from expensive optical glass blocks.
If you are cutting optical glass Hunderte oder Tausende Dollar pro Kilogramm wert, jeder gespartene Millimeter ist Geld in Ihrer Tasche. Das ESO-GM liefert diese Einsparungen – Schnitt für Schnitt, Tag für Tag.
Häufig gestellte Fragen
Was ist optisches Glas??
Ein Glas, das für vorhersehbares optisches Verhalten formuliert ist – definierter Brechungsindex, Dispersion und Transmission, mit engen Blasenbegrenzungen, Strien und Einschlüsse. Übliche Familien sind Kronglas, Flintglas, Lanthanglas, Phosphatglas und geschmolzenes Siliziumdioxid.
Warum ist optisches Glas teuer?
meist Ersprünge. Raw material purity, Platin-Tiegel, langsames Schmelzen und lange Glühzyklen, low yields, Präzisionsschneiden und Finishing, und kleine Chargengrößen verursachen alle Kosten, bevor Volumeneinsparungen möglich sind.
Was ist der beste Weg, optisches Glas zu schneiden?
Schneiden von Diamantdrahtschlaufen. Der Draht übt niedrige Kraft aus, konstante Kraft mit kontinuierlichem Kühlmittel, um Mikrorisse beim Sägen der Klinge und die hitzebeeinflusste Zone beim Laserschneiden zu vermeiden.
Kann optisches Glas mit einem normalen Glasschneider geschnitten werden?
Ein Rollenschneider ritzt und bricht gerade Linien in flachem Blech, aber er kann keine gebogenen, inneren oder engtoleranten Schnitte erzeugen, die optische Bauteile benötigen, und das Brechen hinterlässt eine angespannte, ungleichmäßige Kante.
Wie schneidet man optisches Glas, ohne dass es bricht?
Halten Sie die Schneidkraft niedrig und konstant mit einem Diamantdraht, verwenden Sie kontinuierliche Kühlung, und kontrollieren Sie die Vorschubgeschwindigkeit. Die meisten Risse entstehen an der Austrittskante, daher ist die Unterstützung des Werkstücks bis zum Ende des Schnitts genauso wichtig wie die Schneidparameter.
Warum reißt optisches Glas beim Bearbeiten?
Thermischer Schock und Mechanikschock. Laserschneiden erzeugt eine wärmebeeinflusste Zone, die das Glas belastet, während das Sägen mit einer Klinge eine hohe Schlagkraft ausübt; beides initiiert Risse, die sich durch das spröde Material fortpflanzen.
Is a diamond wire saw better than a blade for optical glass?
Yes for precision work. Diamond blades create micro-fractures through high-impact cutting, while diamond wire uses gentle abrasive action that leaves near-zero subsurface damage and a kerf as narrow as 0.15 mm.
Does optical glass cutting need coolant?
Ja. Coolant removes heat that would otherwise cause thermal shock cracking, flushes abrasive slurry out of the kerf, and helps produce the mirror-like edge that reduces downstream polishing.
Technical content reviewed by the Ensoll engineering team — a diamond wire loop manufacturer with 10+ Jahre der Produktionserfahrung.
