Diamantdraht-Schleifenschneiden von magnetischen Materialien

Einleitung

In der modernen Fertigung, Die Bedeutung der Präzisionsbearbeitungstechnik rückt immer mehr in den Vordergrund, insbesondere im Bereich der magnetischen Materialbearbeitung. Magnetische Materialien werden häufig in Branchen wie der Elektronik eingesetzt, selbstfahrend, Luft- und Raumfahrt, und Energie, und ihre Bearbeitungsgenauigkeit wirkt sich direkt auf die Leistung der Endprodukte aus. Diamantschnitt-Drahtschleife Technologie, als effizientes und präzises Bearbeitungsverfahren, hat in den letzten Jahren in der Verarbeitung magnetischer Materialien erheblich an Bedeutung gewonnen. Dieser Artikel befasst sich mit den Prinzipien, Vorteile, anträge, und zukünftige Entwicklungen der Diamantdraht-Schleiftechnologie.

1. Überblick über die Diamantdraht-Schleiftechnologie

1.1 Was ist Diamantdraht-Schleifen?

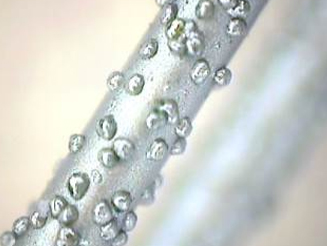

Diamantdraht-Schleifen ist eine Präzisionsbearbeitungstechnik, bei der ein mit Diamantpartikeln beschichteter Metalldraht als Schneidwerkzeug verwendet wird. Durch hochfrequente Hin- und Herbewegung, wird ein präziser Schnitt harter und spröder Materialien erreicht. Diamant, als das härteste natürliche Material, bietet außergewöhnliche Verschleißfestigkeit und Schneidleistung, was es besonders geeignet für das Schneiden von hochharten Materialien wie magnetischen Materialien macht, Halbleiter, und Keramik.1.2 Struktur der Diamantdraht-Schleife

Ein Diamantdraht-Schlaufe besteht typischerweise aus den folgenden Komponenten:



Metalldrahtkern: Üblicherweise aus hochfestem Stahl oder Edelstahl gefertigt, dient als Träger für Diamantpartikel.



Diamantpartikel: Auf der Metalloberfläche durch Galvanisierung oder Harzbindung befestigt, bildet die Schneide.



Beschichtung: Zum Schutz des Metalldrahts und zur Steigerung der Schnitt Effizienz, Die Diamantdrahtschleife ist oft mit einer spezialisierten Schicht beschichtet.



2. Vorteile des Diamantdrahtschleifens bei magnetischen Materialien

2.1 Hohe Schneideffizienz

Die Diamantdrahtschneidetechnologie kann das Schneiden von hochharten magnetischen Materialien in kurzer Zeit durchführen, Deutliche Verbesserung der Produktionseffizienz. Im Vergleich zu herkömmlichem Schleifscheiben- oder Laserschneiden, ist das Diamantdrahtschneiden schneller und behält dabei eine hohe Schnittqualität bei.

2.2 Hochpräzise Bearbeitung

Magnetische Materialien erfordern eine extrem hohe Bearbeitungsgenauigkeit, insbesondere in der Mikroelektronik und bei Präzisionsinstrumenten. Die Diamantdrahtschneidetechnologie kann eine Schnitttoleranz im Mikrometerbereich erreichen, Sicherstellung, dass die Abmessungen und Formen magnetischer Materialien den Designanforderungen entsprechen.



2.3 Weniger Materialverschwendung

Traditionelle Schneidmethoden führen oft zu erheblichem Materialverlust, während das Diamantdraht-Schleifschneiden, aufgrund seines feinen Drahtdurchmessers, während des Prozesses minimale Materialverschwendung verursacht. Dies ist besonders wichtig für teure magnetische Materialien.



2.4 Umweltfreundlichkeit und Energieeffizienz

Diamantdraht-Schleifschneiden erfordert keine Kühlmittel oder Schmierstoffe, Reduzierung der Umweltbelastung. Zusätzlich, seine hohe Schneideffizienz führt zu relativ geringem Energieverbrauch, was den Anforderungen der modernen Fertigungsindustrie an eine umweltfreundliche Produktion entspricht.

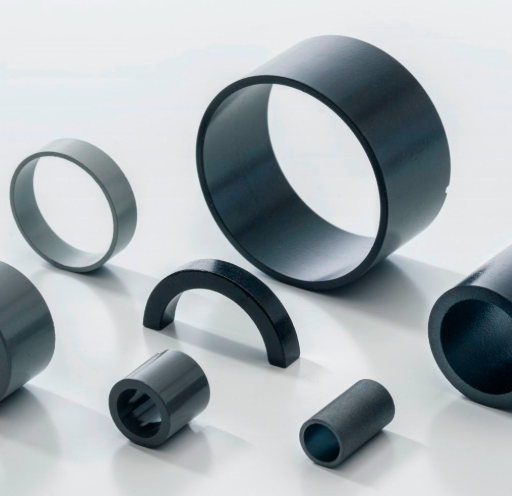

3. Anwendungen des Diamantdraht-Schleifschneidens in der Verarbeitung magnetischer Materialien

3.1 Schneiden von Permanentmagnetmaterialien

Permanentmagnetmaterialien (wie Neodym-Eisen-Bor und Samarium-Kobalt) zeigen extrem hohe Härte und Sprödigkeit, was sie anfällig für Risse oder Absplitterungen bei traditionellen Schneidverfahren macht. Die Diamantdraht-Loop-Schneidtechnologie umgeht diese Probleme effektiv, wodurch die Integrität und Leistung von Permanentmagnetmaterialien gewährleistet wird.



3.2 Präzisionsbearbeitung von weichmagnetischen Materialien

Weichmagnetische Materialien (wie Ferrite und Siliziumstahl) werden häufig in elektronischen Transformatoren, Induktivitäten, und anderen Geräten verwendet. Die Diamantdraht-Loop-Schneidtechnologie ermöglicht hochpräzises Schneiden von weichmagnetischen Materialien, wodurch die elektromagnetische Leistung der Geräte sichergestellt wird.



3.3 Schneiden von magnetischen Dünnfilmen

Im Bereich der Mikroelektronik, erfordert die Bearbeitung von magnetischen Dünnfilmen extrem hohe Präzision und Oberflächenqualität. Die Diamantdraht-Loop-Schneidtechnologie erreicht präzises Schneiden von magnetischen Dünnfilmen, ensuring their uniformity and performance.

4. Future Trends in Diamond Wire Loop Cutting Technology

4.1 Automation and Intelligence

With the advancement of Industry 4.0, diamond wire loop cutting technology is moving toward automation and intelligence. By incorporating machine vision, artificial intelligence, and IoT technologies, real-time monitoring and optimization of the cutting process can be achieved, further enhancing cutting precision and efficiency.



4.2 Development of New Diamond Wire Loops

To meet the cutting needs of different materials, the development of new diamond wire loops is accelerating. Zum Beispiel, nano-diamond-coated wire loops and ultra-fine diamond wire loops are gradually being applied in magnetic material processing, further improving cutting performance.

4.3 Multi-Material Composite Cutting

In der Zukunft, diamond wire loop cutting technology will not be limited to single-material cutting but will also be applied to the machining of multi-material composite structures. Zum Beispiel, In Verbundstrukturen aus magnetischen und nicht-magnetischen Materialien, Mit der Diamantdrahtschleifen-Technologie kann ein hochpräzises Schichten-Schneiden erreicht werden, Erfüllung der Bearbeitungsanforderungen komplexer Strukturen.

5. Herausforderungen und Lösungen in der Diamantdrahtschleifen-Technologie

5.1 Probleme mit der Lebensdauer von Drahtschlaufen

Diamantdrahtschlaufen nutzen sich bei längerem Gebrauch ab, was zu einer verringerten Schneidleistung führt. Um dies zu lösen, entwickeln Forscher verschleißfestere Diamantbeschichtungsmaterialien und fortschrittliche Herstellungsprozesse, um die Lebensdauer der Drahtschlaufen zu verlängern.



5.2 Thermische Schäden beim Schneiden

Hochintensive Schneidprozesse können hohe Temperaturen erzeugen, Verursachung von thermischen Schäden an der Materialoberfläche. Durch die Optimierung der Schneidparameter und die Einführung von Kühlsystemen, können thermische Schäden minimiert werden, Verbesserung der Schnittqualität.



5.3 Kostenkontrolle

Die hohen Geräte- und Materialkosten der Diamantdrahtschleifen-Schneidetechnologie begrenzen deren Einsatz in kleinen und mittleren Unternehmen. In der Zukunft, mit der Reifung und Skalierung der Technologie, werden die Kosten voraussichtlich sinken, was breitere Anwendungen ermöglicht.



6. Schlussfolgerung

Diamantdrahtschleifen-Schneidetechnologie, als effizientes und präzises Bearbeitungsverfahren, zeigt ein enormes Potenzial im Bereich der Verarbeitung von Magnetmaterialien. Ihre Vorteile, einschließlich hoher Schneidleistung, hoher Präzisionsbearbeitung, geringer Materialverschwendung, und Umweltfreundlichkeit, machen sie zu einem unverzichtbaren Werkzeug in der modernen Fertigung. Da die Technologie weiterhin Fortschritte macht, wird das Diamantdrahtschleifen in mehr Bereichen Anwendung finden, und die Fertigungsindustrie zu höherer Präzision führen, Effizienz, und Nachhaltigkeit.



NdFeB ist das gebräuchlichste Material in dieser Gruppe – speziell für diese Sorte, sehen Sie wie man Neodym-Magnete schneidet.

Häufig gestellte Fragen

Wie funktioniert das Diamantdrahtschleifen??

A metal wire — typically high-strength steel — is coated with diamond particles by electroplating or resin bonding and formed into a continuous loop. Driven at high speed, the embedded diamonds micro-grind the workpiece, slicing hard, brittle materials with a very narrow kerf and smooth surfaces.

Why is diamond wire loop cutting suited to magnetic materials?

Magnetic materials are hard, brittle and heat-sensitive. The wire loop cuts with distributed low force (no cracking), generates little heat (no demagnetization), and its fine diameter wastes very little of costly rare-earth stock — a combination grinding, laser and EDM cannot match.

Can diamond wire loops cut both permanent and soft magnetic materials?

Ja. The same process handles permanent magnets such as NdFeB and SmCo, weiche Magnetwerkstoffe wie Ferrite und Siliziumstahl, und sogar magnetische Dünnschichten, mit nur Änderungen bei Parametern und Drahtkorngröße zwischen den Materialien.

Was die Diamantdraht-Schleifenbearbeitung heute limitiert?

Drei Dinge: Drahthauptverschleiß bei langen Läufen (angegangen durch verschleißfestere Beschichtungen), Wärmeentwicklung bei aggressiven Parametern (gesteuert durch Kühlung und optimierte Einstellungen), und die anfänglichen Gerätekosten, die sinken, wenn die Technologie skaliert und ausgereift ist.

Überprüft vom Ensoll-Ingenieurteam.
