Découpe du substrat en carbure de silicium: Guide technique

Introduction à la découpe des substrats en carbure de silicium



Carbure de silicium (Sic) a émergé comme un matériau semi-conducteur révolutionnaire, transformant l'électronique de puissance et les applications haute température grâce à ses propriétés supérieures. Le processus de Couper le carbure de silicium substrats représente une étape critique de fabrication qui impacte directement l'utilisation des matériaux, la performance des dispositifs, et l'économie de production. Contrairement au silicium conventionnel, La dureté exceptionnelle du SiC et sa structure cristalline anisotrope présentent des défis uniques qui exigent des approches de découpe spécialisées et un contrôle directionnel précis.



Le marché mondial des substrats de SiC continue de se développer rapidement, tiré principalement par l’adoption des véhicules électriques, 5le déploiement des infrastructures G, et les technologies d’énergie renouvelable. Cette croissance a intensifié l’attention portée à l’optimisation des méthodes de découpe afin de maximiser le rendement tout en maintenant les avantages intrinsèques du matériau. Comprendre la relation entre la direction de coupe et la qualité résultante du substrat est devenu de plus en plus crucial pour les fabricants cherchant un avantage concurrentiel dans ce marché dynamique.



Principes fondamentaux de la structure cristalline du carbure de silicium



Orientation des cristaux et propriétés anisotropes



Le carbure de silicium possède une structure cristalline complexe caractérisée par une forte anisotropie selon différentes directions cristallographiques. Les polytypes les plus courants pour les applications électroniques incluent le 4H-SiC et le 6H-SiC, les deux présentant une symétrie cristalline hexagonale avec des propriétés distinctes le long de différents axes. Cette anisotropie inhérente signifie que les caractéristiques mécaniques, thermique, et électriques varient considérablement en fonction de l'orientation de coupe.



Les principales directions cristallographiques dans le SiC incluent:

– orientation selon l'axe c: Perpendiculaire au (0001) plan basal

– orientation selon l'axe a: Parallèle à la [11-20] direction

– orientation selon l'axe m: Parallèle à la [1-100] direction



Chaque orientation présente des caractéristiques uniques en ce qui concerne la dureté, la ténacité à la fracture, et la réactivité chimique, influant directement sur la sélection des paramètres et méthodes de coupe optimaux.



Impact de l'orientation cristalline sur le comportement du matériau



La dépendance directionnelle des propriétés du SiC se manifeste dans plusieurs aspects critiques:

– Variation de la dureté: Le (0001) le plan montre généralement une plus grande résistance à la déformation mécanique

– Propagation de la fracture: Les tendances au clivage diffèrent significativement entre les plans cristallographiques

– Conductivité thermique: Les capacités de dissipation de chaleur varient en fonction de l'orientation du cristal

– Taux de gravure chimique: Différents plans présentent une susceptibilité variable au traitement chimique



Stratégies d'optimisation de la direction de coupe



Orientations de coupe principales et leurs applications



Coupe selon l'axe c (0001 Plan)

La coupe perpendiculairement à l'axe c représente l'orientation la plus courante pour la production de substrats en SiC, en particulier pour les dispositifs électroniques de puissance. Cette orientation offre des conditions optimales pour la croissance épitaxiale ultérieure et facilite une fabrication efficace des dispositifs. La technique de coupe hors axe, typiquement 4 degrés vers le [11-20] direction, améliore significativement la qualité de la couche épitaxiale en favorisant la croissance par étape et en réduisant la formation de défauts.



Les principaux avantages de la coupe selon l'axe c incluent:

– Qualité de surface supérieure pour la préparation épitaxiale

– Densité de défauts réduite dans les couches cultivées

– Compatibilité avec le traitement standard des dispositifs

– Protocoles de fabrication établis



Coupe selon l'axe a (11-20 Plan)

La coupe selon l'axe a a gagné en importance pour des applications spécialisées nécessitant une gestion thermique améliorée et des orientations cristallographiques spécifiques. Cette orientation présente des avantages distincts pour les dispositifs de puissance verticaux et les applications haute fréquence où la dissipation thermique constitue un facteur de performance critique.



Avantages notables de l'orientation selon l'axe a:

– Conductivité thermique améliorée dans des directions spécifiques

– Effets piézoélectriques réduits

– Mobilité des porteurs améliorée pour certaines architectures de dispositifs

– Performance supérieure dans les applications à haute température



Méthodologies de découpe avancées pour le carbure de silicium

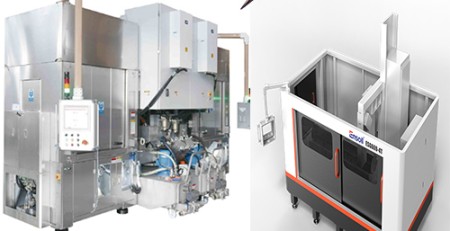

Boucle de fil de diamant Technologie de découpe



La découpe par fil diamanté en boucle est devenue la technologie prédominante pour le tranchage des substrats en SiC en raison de sa capacité à maintenir un contrôle directionnel précis tout en minimisant les dommages en profondeur. Cette méthode utilise une boucle continue de fil imprégné de diamant se déplaçant à des vitesses contrôlées tout en maintenant des paramètres de tension optimaux.



Le processus offre plusieurs avantages pour la découpe directionnelle:

– Maintien précis de l'orientation tout au long du processus de découpe

– Perte de kerf minimale (typiquement 120-200 μm)

– Qualité de surface supérieure avec réduction des dommages en profondeur

– Excellente uniformité d'épaisseur sur l'ensemble du substrat



Approches de découpe basées sur le laser



Les technologies avancées de découpe au laser offrent des capacités complémentaires pour des applications spécifiques de découpe du SiC. Lasers ultrarapides, en particulier les systèmes femtoseconde et picoseconde, permettent un traitement précis des matériaux avec un impact thermique minimal. Les techniques de découpe furtive, qui concentrent l'énergie du laser sous la surface du substrat, offrent des avantages uniques pour les motifs de découpe complexes et les orientations cristallographiques spécifiques.



Les principaux avantages de la découpe laser incluent:

– Traitement sans contact éliminant le stress mécanique

– Flexibilité pour des trajectoires de découpe complexes

– Perte de matériau minimale grâce à un contrôle optimisé du faisceau

– Dommages au cristal réduits grâce à un dépôt précis de l'énergie



Sciage à fils multiples pour la production en grande quantité



Pour les environnements de fabrication à grande échelle, le sciage à fils multiples représente l'approche la plus efficace pour la production de substrats SiC orientés. Ces systèmes utilisent des centaines de fils diamant parallèles fonctionnant simultanément pour traiter plusieurs substrats à partir d'un seul lingot de cristal. Des systèmes avancés de contrôle de tension et des mécanismes de guidage de précision assurent une orientation de coupe constante tout au long du lot de production.



Facteurs influençant le choix de la direction de coupe



Exigences de performance de l'appareil



La direction de coupe optimale dépend de manière significative de l'application prévue de l'appareil et des spécifications de performance:



Applications en électronique de puissance

Pour les MOSFET et les diodes, la pratique standard consiste à effectuer des coupes sur le plan c avec un angle de 4° décalé pour optimiser:

– La mobilité des canaux et le transport des porteurs

– La qualité de l'interface de l'oxyde de grille

– Les caractéristiques de tension de claquage

– Les paramètres de performance de commutation



Appareils RF et micro-ondes

Les applications haute fréquence bénéficient souvent d'orientations alternatives qui fournissent:

– Vitesse de saturation des électrons améliorée

– Densité d'états de surface réduite

– Capacités de gestion thermique améliorées

– Réponse haute fréquence supérieure



Économie de fabrication et optimisation du rendement



La direction de coupe a un impact significatif sur l'économie de production à travers plusieurs facteurs:



Efficacité d'utilisation des matériaux

La relation entre l'orientation de coupe et la perte de trait affecte directement le coût du substrat. Une coupe directionnelle optimisée peut améliorer l'utilisation des matériaux par 15-25% comparé aux approches non optimisées via:

– Réduction de la largeur du trait grâce à l'optimisation de la dureté directionnelle

– Amélioration de la vitesse de coupe en fonction de l'orientation cristallographique

– Amélioration du rendement grâce à la prévention des fractures



Considérations d'efficacité du traitement

Les différentes directions de coupe présentent des caractéristiques de traitement variables:

– Variation de la vitesse de coupe jusqu'à 40% entre les orientations

– Taux d'usure des outils variant selon la direction cristallographique

– Exigences de préparation de surface variant selon l'orientation

– Efficacité de gravure et de polissage dépendant du plan cristallin



Contrôle de qualité et métrologie pour la coupe directionnelle



Vérification de l'orientation avant coupe



Une évaluation précise de l'orientation cristallographique avant le découpage représente une étape critique du contrôle de qualité. Les systèmes avancés de diffraction des rayons X offrent une précision de l'orientation au niveau du micron grâce à:



– Analyse de courbe de basculement à haute résolution

– Cartographie automatisée de l'orientation cristalline

– Vérification de l'orientation en temps réel

– Évaluation de la densité des défauts



Surveillance et contrôle en cours de processus



Les systèmes de coupe modernes intègrent des capacités sophistiquées de surveillance pour maintenir la précision directionnelle:

– Surveillance en temps réel de la tension et de l'alignement

– Analyse des vibrations pour la stabilité du processus

– Optimisation du système de gestion thermique

– Correction automatique des déviations directionnelles



Évaluation de la qualité après découpe



Une métrologie complète après le processus de découpe garantit la précision directionnelle et la qualité:

– Mesure de la rugosité de surface à l'aide de la microscopie à force atomique

– Évaluation des dommages sous-structurels par analyse en coupe transversale

– Vérification de l'intégrité cristallographique

– Caractérisation de l'épaisseur et du fléchissement/déformation



Tendances futures dans Carbure de silicium Découpe directionnelle



Technologies de fabrication avancées



L'évolution des technologies de découpe du SiC continue de répondre aux défis émergents:



Systèmes de découpe intelligents

Les systèmes de découpe de nouvelle génération intègrent une optimisation pilotée par IA pour le contrôle directionnel:

– Algorithmes d'apprentissage automatique pour l'optimisation des paramètres

– Contrôle adaptatif en temps réel basé sur les retours des capteurs

– Maintenance prédictive pour des performances constantes

– Évaluation et correction automatisées de la qualité



Approches de traitement hybrides

Les méthodologies combinées offrent des capacités améliorées:

– Découpe mécanique assistée par laser pour les orientations difficiles

– Traitement séquentiel pour les géométries complexes

– Métrologie intégrée pour le contrôle en boucle fermée

– Optimisation multi-étapes pour des applications spécifiques



Industrie 4.0 Intégration



Les tendances de la numérisation transforment les opérations de découpe du SiC:

– Technologie de jumeau numérique pour la simulation des processus

– Connectivité IoT pour la surveillance en temps réel

– Analyse de données pour l'amélioration continue

– Rapports automatisés pour la traçabilité de la qualité



Conclusion



L'optimisation de la direction de découpe des substrats de carbure de silicium représente un facteur critique pour maximiser la performance des dispositifs et l'efficacité de la fabrication. À mesure que la technologie SiC continue d'évoluer vers des diamètres plus grands, qualité améliorée, et réduction des coûts, l'importance d'un contrôle directionnel précis devient de plus en plus significative.



La combinaison de méthodologies de découpe avancées, la compréhension complète des processus, et la métrologie sophistiquée permet aux fabricants d'atteindre de nouveaux niveaux de précision et d'efficacité dans la production de substrats en SiC. Les développements futurs dans la fabrication intelligente et les approches de traitement hybride promettent des améliorations supplémentaires des capacités de coupe directionnelle, soutenant l'expansion continue du carbure de silicium dans l'électronique de puissance, les applications RF, et les domaines technologiques émergents.



Les fabricants qui maîtrisent les complexités de l'orientation cristallographique et de l'optimisation de la direction de coupe conserveront un avantage concurrentiel dans le paysage des semi-conducteurs en évolution rapide, fournissant des substrats supérieurs qui libèrent le plein potentiel de la technologie du carbure de silicium.

Le contexte plus large du travail sur les substrats est comment traiter le carbure de silicium de lingot à la plaquette polie.

Questions fréquemment posées

Pourquoi la direction de coupe est-elle importante pour le carbure de silicium?

Le SiC est un matériau cristallin, et son comportement de fracture change selon l'orientation du cristal. Choisir la bonne direction de coupe réduit l'ébréchure, les fissures et l'usure du fil.

Quelles sont les principales méthodes de découpe des substrats SiC?

Découpe au laser, Sciage à fils multiples et sciage à fil diamanté en boucle. Le laser est le plus rapide mais cause des dommages thermiques; les méthodes à fil sont plus lentes mais produisent des surfaces bien meilleures.

Pourquoi choisir le sciage à fil diamanté en boucle pour les substrats SiC?

Son action abrasive à froid donne une rainure étroite et des dommages sous-surface minimaux sur un matériau extrêmement dur, réduisant le polissage nécessaire avant l'épitaxie.
