Как измерить TTV на тонких срезах: Метод девяти точек
Абстрактный: Общее отклонение по толщине (TTV) is the single number most often quoted for a
precision slicing process, и самый простой для плохого измерения. This guide documents the nine-point grid
dual-probe method used in Ensoll’s slicing tests for
PEEK и ПМИ-пена разрезания с помощью образца
Петля из алмазной проволоки: как подготовляется образец, как он удерживается, где находятся девять точек,
как рассчитывается TTV по ним, и какие ошибки приводят к правдоподобному, но неправильному числу.
Основные выводы
- TTV = Tmax – Tmin across a defined set of measurement points on one part; it is a within-part spread, not a flatness measurement.
- The standard pattern is a nine-point 3×3 grid – the smallest layout that samples centre, edges and diagonals, and fast enough to run on every sample in a batch.
- The sample must be cleaned, thermally stabilised and held on a vacuum chuck; a loose thin slice measures its own warpage as thickness.
- Always report TTV together with the nominal thickness: 0.036 mm on a 0.8 mm PMI foam slice and 0.085 mm on a 6.5 mm PEEK slice are not comparable raw numbers.
- Batch-level TTV trends are process signals; single-sample outliers are usually sample-handling problems.
Что такое TTV – и чем оно не является
Общая вариация толщины — это разброс толщины по одной детали. Измерьте толщину в каждой
точке определённой сетки, возьмите наибольшее и наименьшее значение, и вычтите: разница — это
TTV этой детали. Это ничего не говорит о том, где толстые и тонкие участки, и ничего о том, как деталь
отклоняется от плоскости – поэтому оно обычно указывается вместе с параметрами, относящимися к плоскостности
вместо того чтобы заменять их.
| Параметр | Что оно описывает | Справка |
|---|---|---|
| TTV (total thickness variation) | Разброс между самой толстой и самой тонкой точкой одной детали | Собственная измерительная сетка детали |
| Thickness deviation | Насколько средняя толщина отклоняется от номинала | Номинал (цель) толщина |
| Плоскостность | Отклонение поверхности от эталонной плоскости | Идеальная плоскость |
| Прогиб / деформация | Кривизна детали в целом | Идеальная плоскость, измеряется по всей детали |
| Сужение | Систематическое изменение толщины от одного края до другого | Две противоположные кромки |
TTV указывается в тех же единицах, что и измеряемая толщина. В прецизионной нарезке это обычно
микрометры (um) или миллиметры (миллиметр), и номинальная толщина всегда должна указываться вместе с ней – TTV равное
0.036 мм означает совершенно разное для 0.8 мм среза и для 6.5 мм среза.
TTV — это дисциплина измерений, а не обработки, но она имеет смысл только тогда, когда процесс
вокруг нее под контролем. Выбор проволоки, стратегия охлаждения и вопросы зазора, которые находятся выше по потоку
числа освещены в Часто задаваемые вопросы о технологии резки алмазной проволочной петлей, и диапазон
материалов заготовок, к которым применяется метод, суммирован в руководстве по
материалам, подходящим для резки алмазной проволокой.
Необходимое оборудование
- Прибор для измерения толщины с двумя противоположными щупами, чтобы показания соответствовали истинной толщине детали
чем расстояние до опорной поверхности. - Вакуумная присоска, которая удерживает образец ровным с помощью отрицательного давления.
- Стандартный эталон толщины для калибровки.
- Период тепловой стабилизации – инструмент, образец и комната должны быть при одной и той же температуре
перед измерением, для устранения дрейфа нуля и систематической ошибки. - Чистая, свободная от пыли зона подготовки, чтобы частицы на поверхности образца не попадали в показатели.
Процедура девяти точек
- Тепловая стабилизация и калибровка. Разогрейте инструмент до постоянной температуры и
отрегулируйте его с помощью стандартного эталона толщины, чтобы уменьшить дрейф нуля и систематическую ошибку. - Очистите образец. Удалите пыль и рыхлые частицы с обеих сторон. На нарезанной пене или
композите, засорение на поверхности является ошибкой толщины,, а не проблемой чистоты. - Закрепите на вакуумной присоске. Центрировать образец и удерживать его отрицательным давлением. Это удерживает
образец в стабильном измеряемом состоянии и ограничивает влияние смещения положения, локальное искажение и деформацию
на показания. - Определить сетку. Отметить девять позиций в 3×3 узор – три ряда по три, охватывающие области
центр и край детали. Одна и та же сетка должна использоваться для каждого образца в партии. - Собирать показания последовательно. Измерять девять полов в одинаковом порядке на каждом
образце, чтобы любой дрейф прибора распределялся одинаково, а не попадал на один образец. - Возьмите Tmax и Tmin и вычитайте. TTV = Tmax – Tmin для этого образца. Результат описывает
эта часть описывается; согласованность партии оценивается путём сравнения TTV между образцами.
Обработанный пример

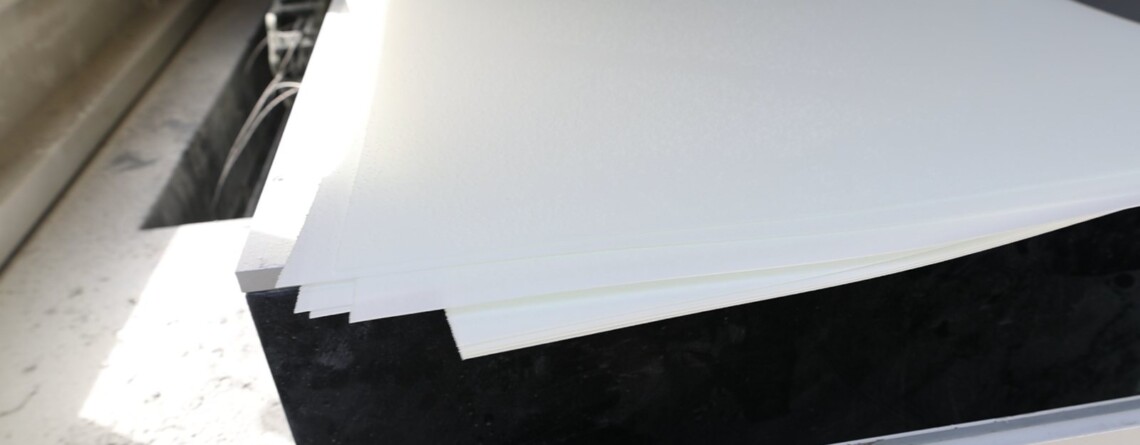

Из теста PMI на срезку пенопласта, образец S01 дал девять показаний 0.785, 0.790, 0.799 / 0.800, 0.802, 0.812
/ 0.819, 0.832, 0.835 миллиметр. Tmax есть 0.835 mm, а Tmin is 0.785 миллиметр, so:
TTV = 0.835 – 0.785 = 0.050 миллиметр
The same sample measured for dimensional tolerance averaged 0.808 mm against a 0.800 номинальной толщиной мм,
a deviation of +0.008 миллиметр. Those two numbers answer different questions: the deviation says the slice is near
the target thickness, while the TTV says how much it varies across its own area. A process can hold thickness
well and still have poor TTV.
Reference TTV Values from Diamond Wire Cutting
| Материал | Slice produced | TTV | Допуск по толщине | Ra | Максимальная сколоть |
|---|---|---|---|---|---|
| ПМИ-пена | 400 x 400 x 0.8 миллиметр | 0.013-0.050 миллиметр, среднее 0.036 миллиметр | +/-0.043 миллиметр | 0.68-0.82 um | 7.1 um |
| PEEK | 6.5 x 60 x 60 миллиметр | 0.072-0.098 миллиметр, среднее 0.085 миллиметр | +/-0.037 миллиметр | 0.76-0.95 um | 6.7 um |
Three Ways to Get a Wrong Number
Measuring a sample that is not held flat
A thin slice laid loose on a surface measures its own warpage as well as its thickness. The vacuum chuck
exists to remove that variable; skipping it typically inflates TTV on thin parts rather than reducing it.
Comparing TTV across nominal thicknesses
A raw TTV value is only meaningful against the nominal thickness and the application tolerance. The PMI
foam figure of 0.036 mm average sounds tighter than the PEEK figure of 0.085 mm average, but the slices were
0.8 мм и 6.5 mm thick respectively. Report the nominal thickness with every TTV value or the comparison is
misleading.
Reading TTV as a flatness measurement
TTV does not tell you whether the part is bowed or warped, and a low TTV does not guarantee a flat part.
Where flatness matters, measure it separately, on the same sample, with the appropriate reference-plane
метод.
Using TTV in Process Control
Because the nine-point method is fast and repeatable, its real value is comparative: запустите это на каждом образце
в партии, и схема результатов показывает, стабилен ли процесс. Одиночный образец с высоким TTV
указывает на этот образец; партия, которая смещается вверх, указывает на процесс – чаще всего состояние проволоки, натяжение
стабильность или поддержка приспособления. В тесте PMI на пенопласте четыре образца показали TTV 0.050, 0.037, 0.044 и
0.013 миллиметр, с наименьшим значением на последнем образце, что указывает на согласованность толщины среза с некоторым
разбросом от образца к образцу, а не систематической тенденцией.
Часто задаваемые вопросы
Что означает TTV в прецизионной резке?
TTV означает общую вариацию толщины. Это разница между самым толстым и самым тонким измерением в определенном наборе точек измерения на одной детали. На нарезанном вафле, пластине или листе пенопласта это главный показатель того, насколько равномерным был рез, and it is expressed in the same unit as the thickness – micrometres or millimetres.
How is TTV different from flatness, bow and warp?
TTV describes the spread of thickness values on one part. Плоскостность, bow and warp describe how the part deviates from a reference plane – a part can be uniformly thin and still be bowed. A slicing process can therefore show good TTV and poor flatness at the same time, which is why both are reported separately.
Why use nine points rather than more or fewer?
A nine-point 3×3 grid is the smallest pattern that samples the centre, the edges and the diagonal directions, so it can detect a thickness gradient across the slice rather than only a random scatter. It is also quick enough to run on every sample in a batch, что делает результаты сопоставимыми между образцами и материалами.
Почему образец должен удерживаться на вакуумной призме?
Тонкий срез гибкий. Если его просто положить на поверхность, его собственный вес и локальные деформации изменяют показания. Удерживание его с помощью отрицательного давления на вакуумной призме сохраняет повторяемое измерительное положение и ограничивает влияние смещения позиции, локального искривления и деформации на показания толщины.
Каких значений TTV удалось достичь при резке алмазным проводом?
На 0.8 срезах из ПМИ-пены мм, TTV варьировался от 0.013 Кому 0.050 mm with an average of 0.036 миллиметр. На 6.5 срезах из ПЭЭК мм, TTV варьировался от 0.072 Кому 0.098 mm with an average of 0.085 миллиметр. Поскольку детали отличаются номинальной толщиной и материалом, сравнивать каждую с её собственной допускной величиной для применения.
Технический контент проверен инженерной командой Ensoll – производитель алмазной проволочной петли с 10+ многолетним производственным опытом.
